LCD-television taustavalomoduulirakenne
Nov 29, 2021
1. Taustavalomoduulin esittely
Taustavalomoduuli on yksi LCD-paneelin tärkeimmistä osista. Koska nestekidenäyttö itsessään ei säteile valoa, taustavalomoduulin tehtävänä on tuottaa riittävä kirkkaus ja tasaisesti jakautuneet valonlähteet, jotta siitä tulee normaali näyttökuva. LCD-paneeleja käytetään nykyään laajalti elektronisissa tuotteissa, joilla on kasvupotentiaalia, kuten näytöissä, kannettavissa tietokoneissa, digitaalikameroissa ja projektoreissa. Tämän seurauksena taustavalomoduulien ja niihin liittyvien komponenttien kysyntä jatkaa kasvuaan paneelien alempien hintojen myötä. Ja suurin suurten paneelien, kuten kannettavien tietokoneiden ja LCD-näyttöjen, kysyntä on tärkein taustavalomoduulien kysynnän kasvun lähde. Se on myös LCD-paneelien toinen avainkomponentti.
Taustavalomoduuli on LCD-paneelin toinen avainkomponentti
2. Taustavalomoduuliluokka:
Yleisesti ottaen taustavalomoduuli voidaan jakaa kahteen tyyppiin: etuvalo ja taustavalo. Taustavalomoduuli voidaan luokitella sen asteikon ja lampun asennon vaatimusten mukaan, ja seuraavat kolme tyyppiä on kehitetty. rakenne:
(1) Reunavalaistusrakenne: Valonlähde on yksi valonlähde, joka on sijoitettu sivulle, ja valonohjainlevy on suunniteltu ruiskuvaluun ilman tulostusta. Sitä käytetään yleensä pienissä ja keskikokoisissa alle 18 tuuman taustavalomoduuleissa. Tulevan valonlähteen ominaisuudet ovat kevyt, ohut, kapea runko ja alhainen virrankulutus. Se on myös valonlähde matkapuhelimille, kämmenmikroille (PDA) ja kannettaville tietokoneille. Tällä hetkellä on myös suurikokoisia taustavalomoduuleja, jotka käyttävät reunavalotyyppiä. rakenne.
(2) Pohjavalorakenne: erittäin suuri taustavalomoduuli, sivuvalorakenteella ei ole etuja painon, virrankulutuksen ja kirkkauden suhteen, joten se ei sisällä valonohjainlevyä ja valonlähde on sijoitettu suoraan suoran tyypin alle rakennetta kehitettiin. Valonlähde koostuu spontaaneista valonlähteistä (kuten lamput, valodiodit)
jne.) Heijastuneena heijastimesta se säteilee etupinnalle levitettyään tasaisesti ylöspäin diffuusorin läpi. Asennustilan kasvaessa lamppua voidaan käyttää jopa 2 lampun kanssa TFT-paneelin koosta riippuen, mutta samalla moduulin paksuus kasvaa. , Paino, virrankulutus ja sen etuja ovat korkea kirkkaus, hyvä valon katselukulma, korkea valonkäyttötehokkuus, yksinkertainen rakenne jne., joten se sopii LCD-näyttöihin ja LCD-televisioihin, joiden siirrettävyys ja tilantarve on vähemmän vaativa. Ongelmia, kuten korkea virrankulutus (käytettäessä kylmäkatodiputkia), huono tasaisuus ja LCD-näytön kuumeneminen, on edelleen parannettava.
(3) Ontto rakenne: Kun vaadittavien kuvien koko kasvaa, LCD-näytöt kehittyvät myös suurempien kokojen suuntaan. Nyt tällaisia erittäin suuria LCD-näyttöjä käytetään monitoreina ja seinälle asennetuina televisioina, jotka eivät vaadi vain suuria näyttöjä, korkea kirkkaus ja kevyt paino, sähkölaitteet vaativat myös alhaisen lämpövaikutuksen suurella teholla. Viime vuosina kehitetty onttorakenteinen taustavalomoduuli käyttää valonlähteenä kuumakatodiputkia. Tämä rakenne käyttää ilmaa valonlähteen väliaineena. Sen jälkeen kun valonlähde on säädetty ja heijastunut alaspäin prismalevyn ja heijastuslevyn suunnan mukaan, yksi osa kulkee valonohjainlevyn läpi ylöspäin ja poistuu pinnasta, ja toinen osa tulee jälleen onttoon onteloon kokonaisheijastuksen vuoksi, kunnes se käy läpi heijastuksen. Toiminnan jälkeen se poistuu valonohjainlevyn läpi ja ylöspäin suuntautuva valonlähde joko suoraan sisään valonohjainlevyyn ja poistuu tai poistuu filosofisten heijastusten sarjan jälkeen: valonohjainlevyn muoto on kiilamainen rakenne, ja Tarkoituksena on saavuttaa yhtenäinen vaikutus.
Taustavalomoduulin tärkeimpien optisten komponenttien esittely:
Taustavalomoduuli tarjoaa pääasiassa tasaisen ja kirkkaan valonlähteen nestekidenäyttöön. Perusperiaatteena on muuttaa yhteinen piste- tai viivavalolähde korkean kirkkauden ja tasaisen kirkkauden pintavalonlähdetuotteeksi yksinkertaisella ja tehokkaalla valomekanismilla. Yleinen rakenne on käyttää kylmäkatodiputken lineaarista valonlähdettä päästämään valonohjainlevyyn heijastimen läpi, muuttamaan lineaarinen valonlähde tasaiseksi pintavalonlähteeksi ja käyttämään sitten diffuusorilevyn valon homogenointivaikutusta ja Prismalevyn valonkeräysvaikutus parantaa valonlähteen kirkkautta ja tasaisuutta. Tasaisuus. Tässä esittelemme joitain taustavalomoduulin peruskomponentteja.

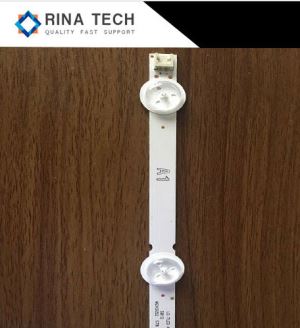

3. Taustavalomoduulin koostumus: Valonlähde, valonohjainlevy, kotelo, heijastin, diffuusori, kirkkautta lisäävä kalvo (BEF, prismakalvo), mustavalkoinen liima (Curtain Tape) ja niin edelleen. Taustavalovaatimusten ohenemisen ja ohenemisen vuoksi joihinkin osiin on lisättävä metallikehys (METAL FRAME).
Sanasto
Taustavalo
Taustavalo on valaistuksen muoto, jota käytetään usein LCD-näytöissä. Taustavalotyypin ja etuvalotyypin ero on siinä, että taustavalo on valaistu sivulta tai takaa, kun taas etuvalo nimensä mukaisesti edestä. Niitä käytetään lisäämään valaistusvoimakkuutta hämärässä ympäristössä sekä tietokonenäyttöjen ja nestekidenäyttöjen kirkkautta tuottamaan valoa samalla tavalla kuin CRT-näytöt. Taustavalo voi olla minkä värinen tahansa. Yksivärisissä nestekiteissä on yleensä taustavalot, kuten keltainen, vihreä, sininen ja valkoinen. Värinäyttö käyttää valkoista valoa, koska se peittää suurimman osan sävyistä.
Moduuli
QTW-moduuli viittaa niiden laitteiden yleisnimeen, jotka voivat toteuttaa lineaarista liikettä automaatioteollisuuden alalla, joka tunnetaan myös nimellä paikannusmoduuli. Lineaarisia moduuleja voidaan pitää konesuunnittelijoina koneiden muuntamisen ja koneiden kehittämisen, kokemusten jakamisen ja tiedonvaihdon kautta, ja lopulta ne pääsevät yleisesti käytettyyn tietotuotteeseen.
valonlähde
Valonlähde viittaa itse kohteen omakirkkauteen. Jotkut universumin esineet ovat valoisia ja jotkut ei-valaisevia. Kutsumme esineitä, jotka voivat säteillä valoa itsestään ja ovat valoisia valonlähteenä. Aurinko, sähkövalot, palavat kynttilät jne. ovat kaikki valonlähteitä.
